1、气动冷凝水回收泵 <概述>

SVQD型气动冷凝水回收泵又称疏水自动加压装置,此设备设计用于不使用电力来泵送冷凝液、油和其他高温液体等的场合,无需维护,能将大量凝结水和其它液体从低位、低压或真空场所泵送到高处及高压区域。与传统电泵相比,SVQD型气动冷凝水回收泵可以泵送99℃以上的高温冷凝水,由于没有高速旋转的密封结构,电机和泵叶轮,因此,没有泄漏和气蚀问题。应用于远距离输送、低压或真空系统、高背压凝结水系统、大泵液量场合、不需要电力的场合、易燃易爆及有害介质场合、潮湿肮脏的环境、用于排放开放式蓄水槽和集水池中冷凝水较佳选择。

让了解气动机械动力冷凝水回收泵的人帮您做出正确决定,全国统一销售电话:400-600-0109(免长途费)或立即在线咨询

2、气动冷凝水回收泵 <作用>

SVQD型气动冷凝水回收泵的使用寿命是传统电泵寿命的10 倍以上。

其制造材质为碳钢(可根据客户要求,提供不锈钢结构型)。可以利用蒸气、压缩空气或气体驱动本设备,并可用于提高任何无腐蚀液体的扬程。接管采用法兰或内螺纹(螺纹法兰)连接方式。

3、气动冷凝水回收泵 <应用>

让了解气动机械动力冷凝水回收泵的人帮您做出正确决定,全国统一销售电话:400-600-0109(免长途费)或立即在线咨询

4、气动冷凝水回收泵 <安装方式>

SVQD型气动冷凝水回收泵采用立式安装。

5、气动冷凝水回收泵 <动力气体>

SVQD型气动冷凝水回收泵采用蒸气或压缩空气作为动力气体。

6、气动冷凝水回收泵 <工作原理>

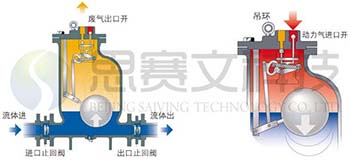

液体经由入口止回阀,在重力作用下进入泵内,使浮球上升。当浮球上行至其上限位置时,供气阀打开,蒸气或压缩空气进入泵体内,从而在泵内逐步建立起压力,直至达到足以克服反压力的状态,增压液体顶开出口止回阀,开始排放液体。当浮球下行至其下限位置时,供气阀关闭,切断蒸气或压缩空气,并同时打开排气阀,泵内压力降低。此时液体重新注满泵腔。

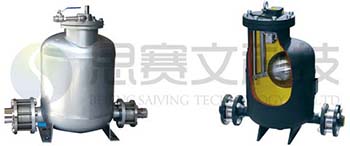

SVQD型气动冷凝水回收泵外形图和内部结构图

SVQD型气动冷凝水回收泵原理图

让了解气动机械动力冷凝水回收泵的人帮您做出正确决定,全国统一销售电话:400-600-0109(免长途费)或立即在线咨询

7、气动冷凝水回收泵 <特点>

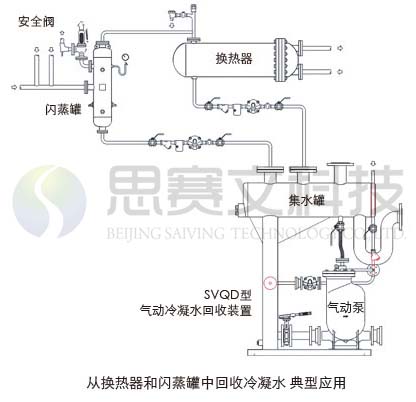

SVQD型气动冷凝水回收泵应用图

8、气动冷凝水回收泵 <集水罐>

作 用

集水罐是储存凝结水,防止其溢流的设备;而泵在工作过程中,大直径长管或储水箱也可替代使用。传统的电动冷凝水回收泵一般都需要一个冷凝水收集容器,使得冷凝水冷却并闪蒸,电泵的吸口可能降低压力,使得高温冷凝水在吸抽流过泵叶轮时发生汽蚀现象,对电泵造成损坏。气动冷凝水回收泵是间断工作的,动力源进入气动冷凝水回收泵内排液时,泵内压力升高,进口止回阀关闭,不能接收液体,如果液体是以连续方式排向自动泵,则需要安装足够容积的收集罐,这样,可以收集气动冷凝水回收泵在排液时所积存的冷凝水。

让了解气动机械动力冷凝水回收泵的人帮您做出正确决定,全国统一销售电话:400-600-0109(免长途费)或立即在线咨询

选 型

集水罐是储存凝结水,防止其溢流的设备;而泵在工作过程中,大直径长管或储水箱也可替代使用。集水罐选型请参阅表4。

9、气动冷凝水回收泵 <组装与配置>

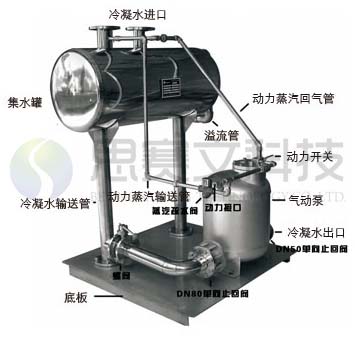

北京思赛文科技有限公司气动冷凝水回收泵由SVQD型冷凝水回收泵、集水罐和其它辅助设备组成,紧密的安装在一个金属框架内,从前期设计,到接管,组装工作都在工厂完成,为您节省时间和减少在现场的组装费用。此外,气动冷凝水回收泵确保每一步安装都是正确的。

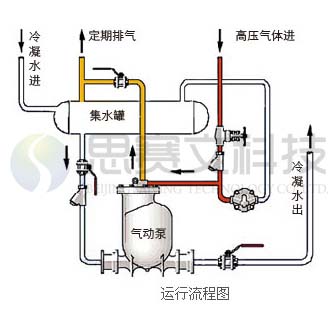

SVQD型气动冷凝水回收泵外形图和系统流程图1

SVQD型气动冷凝水回收泵外形图和系统流程图2

两台或两台以上的气动冷凝水回收泵可满足大流量的场合,由两台SVQD型冷凝水回收泵组成的气动冷凝水回收泵也可以使用压缩空气作为驱动压力。

让了解气动机械动力冷凝水回收泵的人帮您做出正确决定,全国统一销售电话:400-600-0109(免长途费)或立即在线咨询

10、气动冷凝水回收泵 <选型>

10.1 相关知识

排量能力的大小,取决于几个参数。驱动压力大小和流动路线上的阻力是较为明显的因素,其次是止回阀的CV 值,充入液体的压力或压头,排气管路的阻力及气体的特性。应注意,冷凝水回收泵是间断工作的,所以每小时总排量取决于循环的快慢。因为冷凝水回收泵不回吸进口液体,所以,介质是靠重力流入泵内,压力或压头越高,充液循环的阶段越快。当充液完毕后,弹簧联动机构会打开进汽(气)阀,关闭排气阀,通过蒸汽或压缩气体排出液体,对排液速度影响的主要是出口止回阀的CV 值,下游背压,动力源是什么介质(蒸汽需要注意)。因为蒸汽会凝结,从而减少驱动压力,在一些场合,这个现象会影响排液的速度及排量。

10.2 选型指南

选择正确的SVQD冷凝水回收泵以满足实际工况要求,需要以下具体数据:

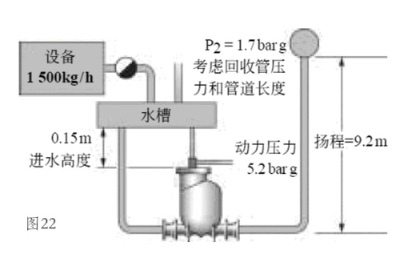

举例,如图所示:
冷凝水回收量: 1500 kg/h,
充水压头(进水高度): 0.15 m
驱动压力(压缩空气): 5.2 bar g,
泵至回收主管的垂直提升高度: 9.2 m
回水管道的压力: 1.7 bar g,
管道摩擦压力降可以忽略。

的SVQD冷凝水回收泵计算案例图

计 算

SVQD-50R冷凝水回收泵选型表

SVQD型气动冷凝水回收泵参数表
