1、蒸汽冷凝水回收装置 <概述>

SVLN系列闭式蒸汽冷凝水回收装置由我公司科研人员开发的节能环保产品,与传统开放式的蒸汽冷凝水回收水箱相比,它采用水泵汽蚀消除装置实现了蒸汽冷凝水的闭式回收,解决了高温冷凝水回收问题,充分回收了冷凝水二次闪蒸蒸汽,节约了能源和水资源,实现了能源的充分利用,使能源的回收利用率高,减少了环境的热污染和冷凝水排放时的噪声,其经济效益和社会效益是较大的。

根据外型的不同有 立式卧式 之分。

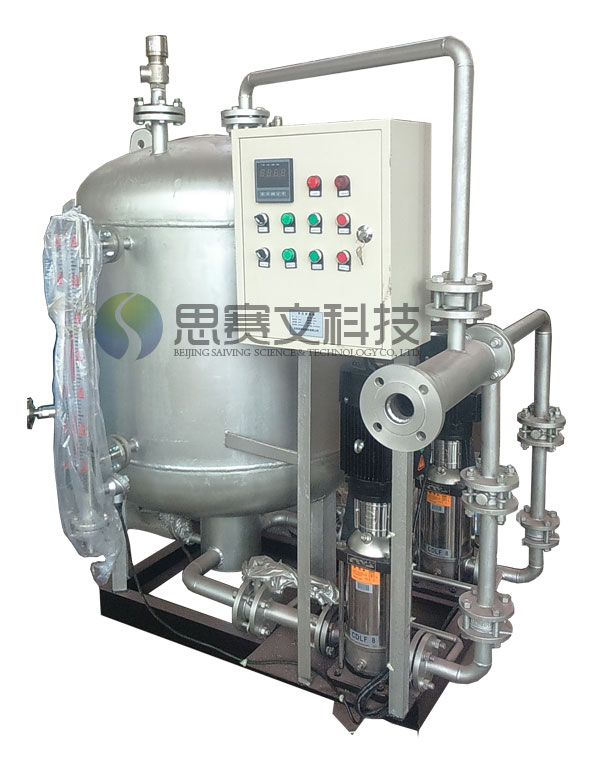

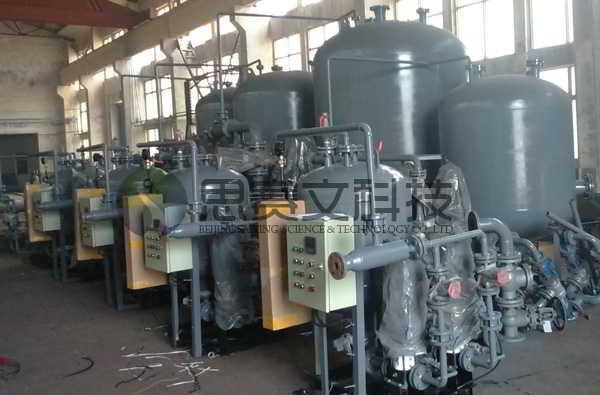

冷凝水回收装置宣传图片1

冷凝水回收装置宣传图片2

冷凝水回收装置宣传图片3

冷凝水回收装置宣传图片4

蒸汽冷凝水回收装置又名:凝结水回收装置、冷凝水回收机组、冷凝水回收系统

开式回收与闭式回收 <比较>

1)传统的开式和半开式回收高温冷凝水存在以下几个问题:

2)闭式回收要面临以下技术难题:


开式冷凝水回收水箱


闭式冷凝水回收装置

2、蒸汽冷凝水回收装置 <四大核心技术>

3、蒸汽冷凝水回收装置 <结构>

SVLN系列闭式蒸汽冷凝水回收装置本产品由集水容器、汽水分离装置、除污装置、防汽蚀装置、耐高温水泵、安全阀、液位传感装置、自控箱等组成。

根据外型可分为:立式卧式

冷凝水回收装置内部结构图

4、蒸汽冷凝水回收装置 <原理>

用汽设备排出的蒸汽凝结水经疏水器进入回收器,先经汽水分离装置。分离出的汽和产生的二次闪蒸汽存于容器上部。水经过除污装置,清除污物后,凝结水存于容器内。SVLN型蒸汽冷凝水回收装置的容器内水位高低由液位计指示并将信号变送给自动控制系统,控制系统依据水位高低信号指令水泵启动或关闭,当容器内的水位达到高位时启动水泵,将凝结水输送到一定的地方;当水位降到低水位时,水泵停止排水,防汽蚀装置确保排水泵不会产生汽蚀。安全阀当集水容器内压力高于设定压力时自动开启,确保集水容器安全。

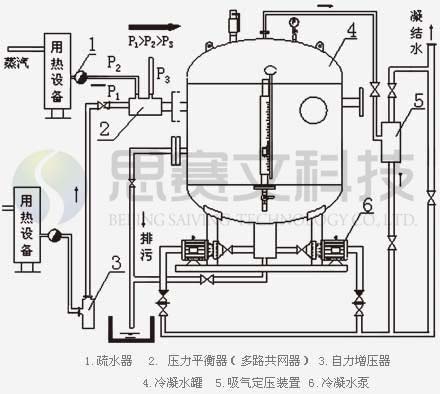

冷凝水回收装置系统流程图

5、蒸汽冷凝水回收装置 <系统流程图>

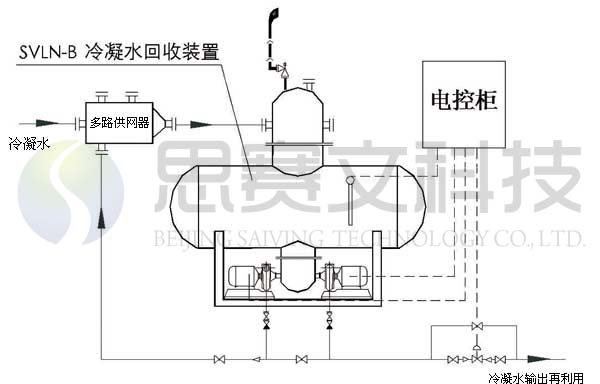

5.1 SVLN-A型 系统流程图

立式冷凝水回收装置系统流程图

5.2 SVLN-B型 系统流程图

卧式冷凝水回收装置系统流程图

6、蒸汽冷凝水回收装置  <内部流程>

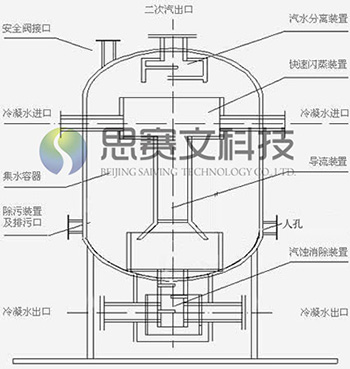

冷凝水回收装置内部流程图

7、蒸汽冷凝水回收装置 <技术参数>

7.1. 型号参数说明

SVLN - A - 50
|  |  |____处理水量50t/h
|  |__________主罐体布置方向(立式、卧式)
|______________________SVLN型系列蒸汽冷凝水回收装置

7.2. SVLN-A型 参数说明

7.2.1. SVLN-A型 各管口说明

SVLN-A型冷凝水回收装置各管口说明

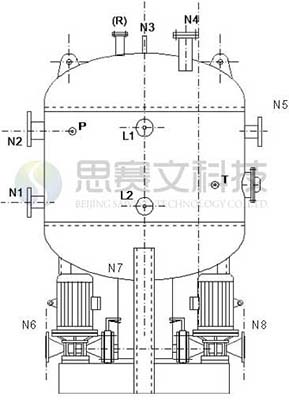

N1 - 排污口 N2 - 凝结水进水口 N3 - 排空气口 N5 - 调压口 L1/L2 - 液位传感器接口 N6/N8 - 水泵出口 N4 - 备用口 M - 人孔 T1/T2 - 温度计 P - 压力表 R - 安全阀口

7.3. SVLN-B型 参数说明

7.3.1. SVLN-B型 各管口参数说明

SVLN-B型冷凝水回收装置各管口说明

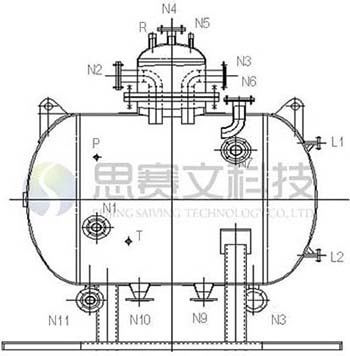

N1-排污口 N2-进水口 N3-进水口 N4-二次蒸汽出口 N5-排气口 N6-备用口 N7-调压口 N8-快排口 N9- 出水口 N10-出水口 N11-泄空口 T-温度计口 P-压力表口 R-安全阀口 L1~2-液位计口

8、蒸汽冷凝水回收装置 <特点>

9、蒸汽冷凝水回收装置 <成功案例>

10、蒸汽冷凝水回收装置 <选型>

按用户现场凝结水回收工况的具体参数及特殊要求进行设计,只有产品与客户冷凝水回收的具体参数及特殊要求相符合才能获得好的冷凝水回收及供热效果。因此,客户在订购SVLN型系列蒸汽冷凝水回收装置时客户须提供下列资料:
